요즘 AI, 인공지능이 정말 대세잖아요? 챗GPT 같은 인공지능 서비스를 써보면 깜짝 놀랄 때가 많아요. 이렇게 똑똑한 AI를 움직이려면 특별한 반도체가 필요하다고 해요. 바로 HBM 반도체인데요.
그런데 이 HBM 반도체가 만들어지는 과정에서 특히 ‘후공정’이라는 부분이 엄청 중요해졌다고 해요. 반도체를 다 만들고 나서 조립하고 테스트하는 과정인데, 여기가 복잡해질수록 관련 회사들의 주가도 덩달아 쑥쑥 오르고 있다고 합니다.
그래서 오늘은 저와 함께 HBM 반도체 후공정이 무엇인지, 왜 이렇게 뜨거운지, 그리고 2026년에는 어떤 변화가 있을지 쉽고 재미있게 알아보려고 해요. 우리가 주목해야 할 HBM 반도체 후공정 관련주는 또 어떤 것들이 있을까요? 지금부터 하나씩 살펴볼게요!
HBM 반도체 후공정, 왜 중요해졌을까요?
AI 반도체 수요 증가로 HBM 후공정이 중요해지는 모습
HBM 반도체는 일반 메모리 반도체보다 훨씬 많은 데이터를 빠르게 처리할 수 있는 고성능 메모리를 말해요. 인공지능이 복잡한 계산을 하려면 이런 HBM이 꼭 필요하죠. 그래서 AI 반도체와 대규모 데이터센터가 많아지면서 HBM의 수요도 폭발적으로 늘고 있답니다.
반도체를 만들 때는 ‘전공정’과 ‘후공정’으로 나뉘는데요, 전공정은 반도체 칩 자체를 만드는 과정이고, 후공정은 만들어진 칩들을 잘라서 연결하고 포장해서 제품으로 만드는 과정을 말해요. 예전에는 전공정이 더 중요하다고 생각했지만, HBM 시대가 오면서 후공정의 중요성이 확 커졌어요.
후공정 투자가 중요한 이유 📝
- AI 반도체 복잡성: AI 칩은 여러 개의 반도체를 쌓고 연결해야 해서 후공정 기술이 훨씬 정교해야 해요.
- 테스트 난이도 상승: 칩이 복잡해질수록 제대로 작동하는지 확인하는 ‘테스트’ 과정도 매우 어려워졌어요.
- 생산 효율성: 후공정에서 불량이 나면 비싼 반도체 전체를 버려야 하니, 이 부분을 잘해야 생산 비용을 아낄 수 있답니다.
SEMI 보고서에 따르면, 2026년에는 후공정 장비 시장의 성장률이 전공정을 넘어설 것으로 전망된다고 해요. 특히 AI GPU나 ASIC 같은 고성능 칩에 HBM이 여러 개 쌓이고 서로 다른 종류의 칩이 하나로 합쳐지는 패키징 기술이 발전하면서, 더 정밀하고 고난도인 테스트가 필요해졌어요. 이런 배경 때문에 HBM 반도체 후공정 관련주들이 더욱 주목받고 있는 거죠.
HBM, 어떻게 발전했고 2026년엔 어떨까요?
HBM은 2013년에 처음 1세대 제품이 나왔어요. 그 이후로 계속 발전해서 지금은 3세대, 3E세대까지 나왔고, 조만간 4세대인 HBM4도 나올 예정이라고 해요. 마치 스마트폰이 매년 더 좋게 업그레이드되는 것과 비슷하죠?
2026년에는 SK하이닉스 뉴스룸에 따르면 HBM3E가 주력 제품으로 시장을 이끌 것으로 예상됩니다. 그리고 HBM4로 서서히 전환되는 시기가 될 거라고 해요. SK하이닉스는 특히 HBM 분야에서 세계적으로 앞서나가고 있는데요, 2025년 9월에는 세계 최초로 HBM4 양산 체제를 갖출 계획이라고 해요.
HBM은 데이터를 더 많이, 더 빠르게 처리하기 위해 여러 개의 칩을 수직으로 쌓아 올리는 기술이에요. 세대가 바뀔수록 더 많은 칩을 쌓고, 데이터 전송 속도도 빨라진답니다. HBM4는 16단 이상으로 쌓고, 베이스 다이(기본 칩)에 로직 공정을 도입해서 패키징이 훨씬 더 복잡해질 거라고 해요.
삼성전자도 HBM 시장에서 맹추격하고 있어요. 2026년에는 HBM3E를 주력으로 삼으면서, 패키징부터 테스트까지 모든 후공정을 한 번에 처리하는 ‘원스톱’ 시스템으로 경쟁력을 높일 계획이라고 합니다. 결국 2026년은 HBM3E가 대세이면서 HBM4로 넘어가는 중요한 시기가 될 거예요.
첨단 패키징 기술: 본딩의 비밀을 파헤쳐 봐요!

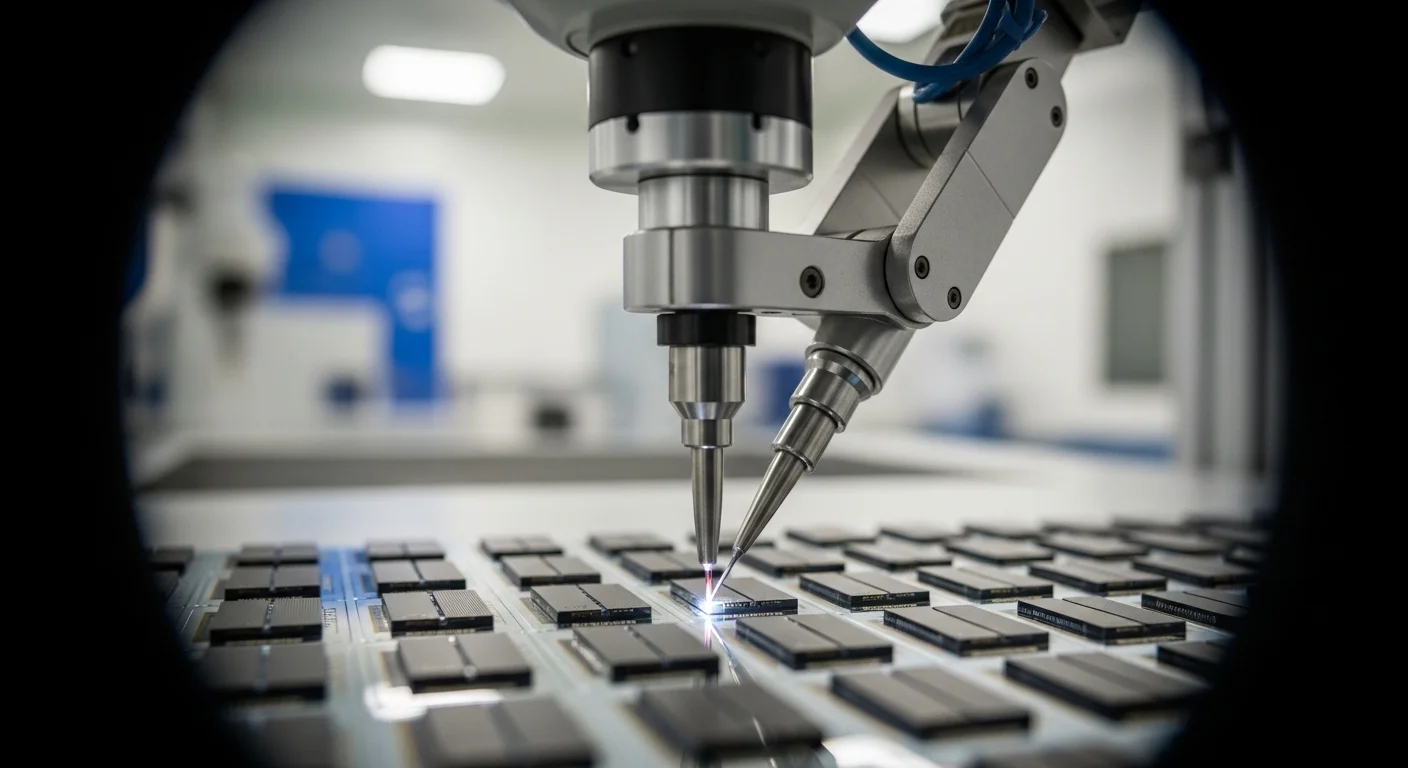

첨단 본딩 기술로 HBM 칩을 연결하는 모습
HBM 후공정에서 가장 중요한 기술 중 하나가 바로 ‘본딩’이에요. 본딩은 여러 개의 반도체 칩을 서로 연결하거나, 기판 위에 단단하게 붙이는 작업을 말합니다. 마치 레고 블록을 쌓듯이 정교하게 붙여야 하죠.
2026년 1월 11일 서울 코엑스에서 열린 세미콘 코리아 2026 행사에서 한미반도체는 HBM5, HBM6 같은 차세대 HBM에 쓸 수 있는 ‘와이드 TC 본더’를 공개했어요. 이건 정말 복잡한 HBM 칩들을 정확하게 붙이는 데 필요한 장비라고 해요.
특히 ‘하이브리드 본딩’이라는 기술이 뜨고 있어요. 이건 반도체 칩들을 직접 연결해서 데이터 전송 속도를 더 빠르게 하고, 칩 사이의 간격도 좁힐 수 있는 아주 혁신적인 방법이랍니다. 하이브리드 본딩은 전공정의 기여도가 99%에 달할 정도로 중요한 기술로, 2026년 HBM4가 본격화되면 열 관리를 위한 솔루션도 필수적이라고 해요.
주요 본딩 기술 비교 📝
| 기술 종류 | 주요 특징 | 장점 |
|---|---|---|
| 와이드 TC 본더 | HBM 여러 칩을 동시에 정밀하게 접합 | 생산성 향상, 대량 생산에 유리 |
| 플럭스리스 본딩 | 산화막 생성을 줄여 접합 강도 높임 | 수율 향상, 더 안정적인 연결 |
| 레이저 본딩 | 레이저로 국소 부위를 정밀하게 접합 | 2.5D, 3D 패키지에 적합 |
| 하이브리드 본딩 | 칩과 칩을 직접 연결, 초정밀 본딩 | 성능 극대화, 공간 효율성 우수 |
이런 첨단 본딩 기술은 HBM 반도체의 성능을 결정하는 아주 중요한 역할을 해요. 그래서 본딩 장비를 만드는 회사들이 HBM 반도체 후공정 관련주로 크게 주목받고 있답니다.
HBM 테스트, 왜 이렇게 중요해졌을까요?
반도체 조립이 아무리 잘 되어도, 마지막으로 ‘테스트’를 통과해야만 진짜 제품이 될 수 있어요. 모든 기능이 제대로 작동하는지 꼼꼼하게 확인하는 과정이죠. HBM 반도체는 워낙 복잡하고 중요한 역할을 하다 보니, 테스트 공정이 정말 엄청나게 중요해졌답니다.
2026년에는 반도체 테스트 장비 판매액이 전년 대비 18.6%나 증가할 것으로 예상된다고 해요. AI 반도체가 복잡해질수록 테스트하는 시간도 길어지고, 그만큼 테스트 비용도 많이 들게 됩니다. 마치 아주 정교한 로봇을 만들고 나서 하나하나 수십 번 확인하는 것과 같아요.
세미콘 코리아 2026에서는 펨트론이라는 회사가 HBM 검사 장비를 선보였는데요. 이 장비는 아주 얇은 웨이퍼(반도체 칩이 만들어지는 얇은 판) 표면의 미세한 결함까지 찾아낼 수 있다고 해요. 특수 카메라와 인공지능 기술을 이용해서 웨이퍼가 손상되지 않게 하면서도 정확하게 검사할 수 있다고 합니다.
결국 후공정 테스트는 반도체의 품질을 최종적으로 결정하는 중요한 연결고리예요. 그래서 테스트 장비를 만드는 회사들도 HBM 반도체 후공정 관련주로서 높은 성장 가능성을 가지고 있답니다.
SMT 생산설비도 AI와 HBM 덕분에 바뀐대요!

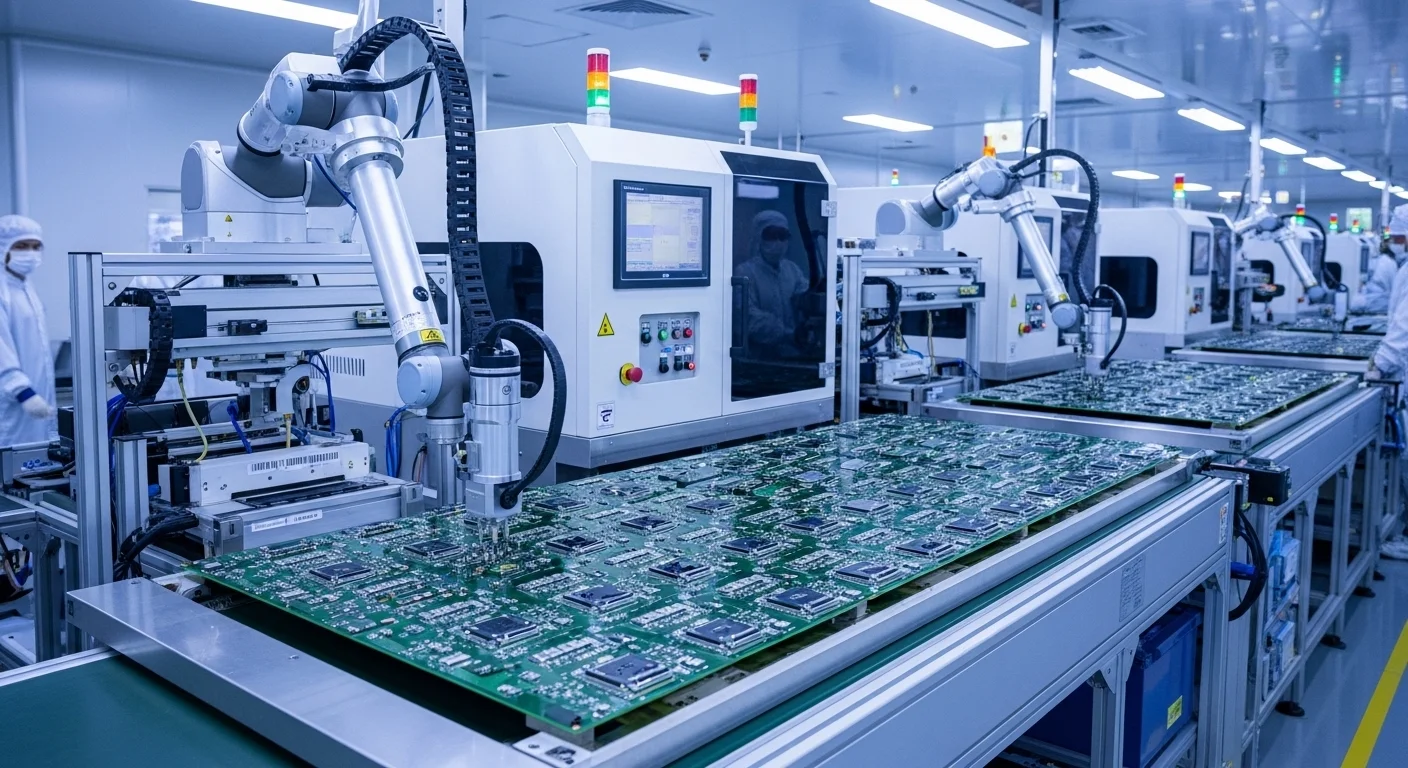

AI 서버용 SMT 라인에서 정밀하게 반도체를 조립하는 모습
SMT(표면실장기술)는 인쇄회로기판(PCB) 위에 아주 작은 반도체 부품들을 정밀하게 올려놓는 기술이에요. 우리가 쓰는 스마트폰이나 컴퓨터에 들어가는 모든 부품들이 이렇게 만들어진다고 생각하면 돼요. 그런데 이 SMT 설비도 AI와 HBM 수요 때문에 크게 변하고 있대요.
기존의 일반적인 SMT 설비와는 다르게, AI 서버나 HBM 생산에 필요한 SMT 라인은 훨씬 더 정밀하고 자동화된 기술이 필요하다고 해요. 칩들이 너무 작고 복잡해서 사람의 손으로는 정확하게 작업하기 어렵기 때문이죠.
AI 시대 SMT 설비의 변화 📝
- 초정밀 실장 기술: 아주 작은 HBM 칩들을 오차 없이 정확하게 PCB에 올려놓아야 해요.
- 높은 자동화: 사람의 개입을 최소화하고 기계가 스스로 판단하고 작업하는 능력이 중요해졌어요.
- 데이터 기반 제어: 실시간으로 데이터를 분석해서 불량을 줄이고 생산 효율을 높이는 기술이 필요해요.
SMT 관련 업체 관계자들은 “AI 및 고성능 컴퓨팅(HPC)용 SMT 라인은 일반 라인보다 투자 단가가 높지만, 한 번 투자하면 오래 쓰기 때문에 중장기적으로 안정적인 수요가 기대된다”고 말해요. 즉, 이 분야에서 강점을 가진 SMT 기업들도 중요한 HBM 반도체 후공정 관련주가 될 수 있다는 뜻이겠죠? SMT FOCUS 기사를 보면 더 자세한 내용을 알 수 있습니다.
SK하이닉스와 삼성전자, 누가 HBM 후공정의 강자일까요?
우리나라를 대표하는 두 반도체 기업, SK하이닉스와 삼성전자가 HBM 시장에서 치열하게 경쟁하고 있다는 사실, 알고 계셨나요? 마치 스포츠 경기처럼 누가 더 좋은 HBM을 만들고 더 빠르게 생산하는지 경쟁하는 중이랍니다.
코리아비즈리뷰에 따르면, 현재 HBM 시장에서는 SK하이닉스가 HBM3E를 선점하며 리더십을 유지하고 있어요. 2025년 9월에는 HBM4 양산 계획까지 발표하며 기술력을 뽐내고 있답니다. 또한, TSMC와 패키징 협업을 강화하고, 청주에 M15X 팹(공장)을 짓는 등 HBM 사업에 전력을 다하고 있어요.
삼성전자도 가만히 있지는 않겠죠? 2026년에는 HBM3E를 주력으로 삼아 시장에 본격적으로 뛰어들 계획이에요. 특히 삼성전자는 파운드리(반도체 위탁 생산) 기술과 후공정을 한데 묶는 ‘원스톱’ 솔루션을 강점으로 내세우고 있어요. 파운드리 4nm 공정의 수율(불량률을 낮추는 기술)을 높이고, 어드밴스드 패키징 기술로 TSMC를 추격하려는 노력을 하고 있답니다. 삼성 반도체 2026년 전망 영상을 참고해 보세요.
결국 이 경쟁은 누가 더 빨리, 더 좋은 HBM을 만들고, 누가 더 효율적으로 후공정을 처리할 수 있느냐에 달려있어요. 이런 경쟁 속에서 HBM 반도체 후공정 관련주들은 계속해서 중요한 투자처가 될 수 있겠죠.
2026년, 후공정 소부장 기업들은 얼마나 성장할까요?
반도체를 만드는 데는 거대한 반도체 회사들 말고도, 그 회사들에게 소재, 부품, 장비를 공급하는 수많은 작은(?) 기업들이 있어요. 이들을 ‘소부장’ 기업이라고 부르는데, HBM 후공정의 중요성이 커지면서 이 소부장 기업들도 덩달아 크게 성장할 것으로 기대하고 있답니다.
2026년에는 소부장 산업이 두 자릿수 성장을 기록할 것으로 전망돼요. 특히 HBM과 같은 첨단 패키징 기술에 필요한 하이엔드 패키징 장비나 본딩 장비를 만드는 회사들이 큰 수혜를 볼 거라고 합니다. 예결신문에서도 관련 소식을 확인할 수 있어요.
주목할 만한 후공정 소부장 분야 📝
- 하이엔드 패키징 장비: 여러 칩을 정교하게 쌓고 연결하는 데 필요한 장비
- 본딩 장비: 칩들을 단단하게 붙이는 데 사용되는 장비 (한미반도체, 프로텍 등)
- 테스트 장비: HBM의 성능을 꼼꼼하게 검사하는 장비 (펨트론 등)
- 특수 소재: HBM 제조에 필요한 특별한 화학 소재나 가스 (이오테크닉스 등)
이처럼 HBM 반도체 후공정 관련주 중에서도 소부장 기업들은 기술력이 뒷받침된다면 폭발적인 성장을 할 수 있는 잠재력을 가지고 있어요. 글로벌 반도체 공급망이 재편되면서 특정 국가에 의존하지 않고 자체 기술력을 가진 소부장 기업들의 중요성이 더욱 커지고 있답니다.
